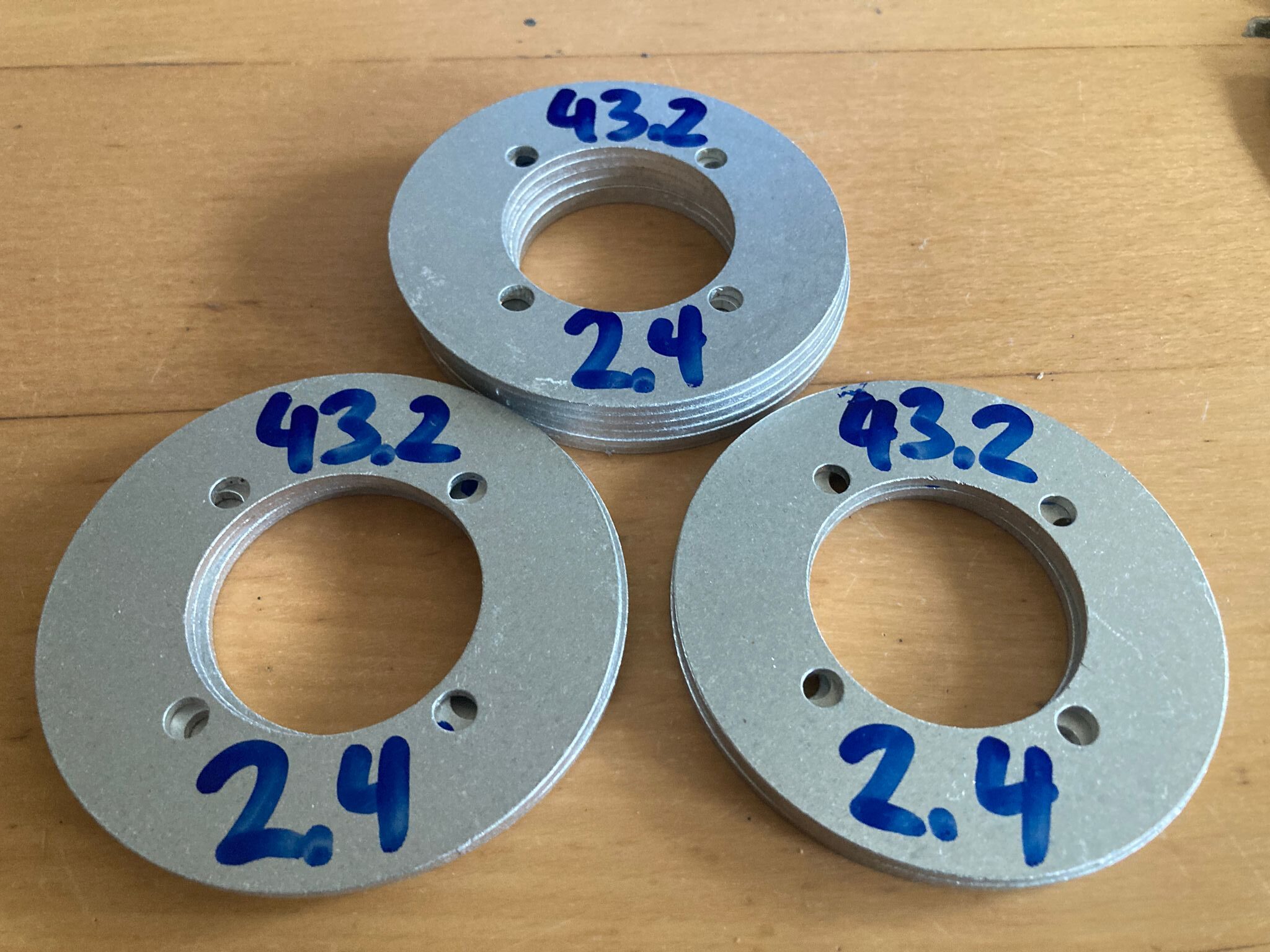

502 Kopfplatte DIABLO/BRUTALE 43/85 x 2.4mm

Beschreibung

Kraftpaket DIABLO 43 mit MONSTER 45 BRUTALE

Notwendige Kopfplatte für 43mm BADASS DIABLO Zylinder im Einsatz mit der Kurbelwelle MONSTER 45 BRUTALE

Diese, mit Laser geschnittene, äusserst passgenaue “Zylinderkopfdichtung” wird in Verbindung der 45mm Kurbelwellen sowie dem 43mm BADASS Diablo-Zylinder verwendet.

• Speziell zum Einsatz der MONSTER 45 BRUTALE Kurbelwelle mit 88mm SuperTec-Pleuel gedacht
• Speziell für 43mm BADASS Diablo Zylinder gedacht!
• In Kombination mit der entsprechenden Hubplatte verbleiben die Überström-Steuerzeiten von ca. 118 Grad.
• Elegante Lösung: der Aussendurchmesser wurde dem Durchmesser der Kühlrippen angepasst.

Nachfolgend MONTAGE Hinweise

Zylinder bearbeiten, Steuerzeiten messen

• Der Auslass am Diablo muss nur wenig nach oben geschliffen werden, um wieder 160-168 Grad AS-Steuerzeit zu erreichen. Bitte in zwei Schritten erweitern und jeweils eine Zwischenmessung vornehmen! Bei dem Kapitel Anleitungen kannst Du eine Gradscheibe herunterladen.
• Am Besten einmessen OHNE Kolbenringe, aber mit festgeschraubtem Zylinderfuss und festgeschraubtem Zylinderkopf. NACH zufriedenstellendem Resultat Zylinder und Kolben wieder demontieren, alles waschen sowie dann auf dem Tisch den Kolben mit den verflixten Kolbenringe in den Zylinder einführen und erst danach das Set auf die den Pleuel setzen.

Quetschkante

• Am Besten ohne Kolbenringe sämtliche Messungen vornehmen! Die Quetschkante mit einem 1mm Zinndraht genaustes überprüfen. Sie mus zwischen0.6mm sowie 1.0mm liegen!
• Für genaue Resultate mindestens 2 Zylinderfuss- sowie 2 Zylinderkopfschrauben “frauenfest” anziehen.

Kopfplatte definitiv

• Kolben abnehmen! Kolbenringe am Kolben montieren. Kolben auf dem Tisch in den Zylinder einführen. Geht hundertmal besser!
• Dann Fussdichtung und Hubplatte auf Motorblock setzen.
• Danach die Zylinder/Kolben-Kombo auf die Pleuelstange setzen. KoBO und Clips einsetzen.
• Vor dem festziehen des Zylinderkopfes unbedingt die Bewegungsfreiheit des Kolbens sicherstellen (ohne Zündkerze, am Lüfterrad mehrmals langsam feinfühlig durchdrehen, durchtasten, gut horchen und sicher sein dass der Kolben seitlich nicht streift. Ansonsten lösen und mit erneuter Kolbenbewegung die Kopfdichtung zentrieren. Beim Anziehen mehrmals nachprüfen!
• Siehe alle Detail-Instruktionen im Beiblatt der Kraftpaket 502 DIABLO/BRUTALE!
