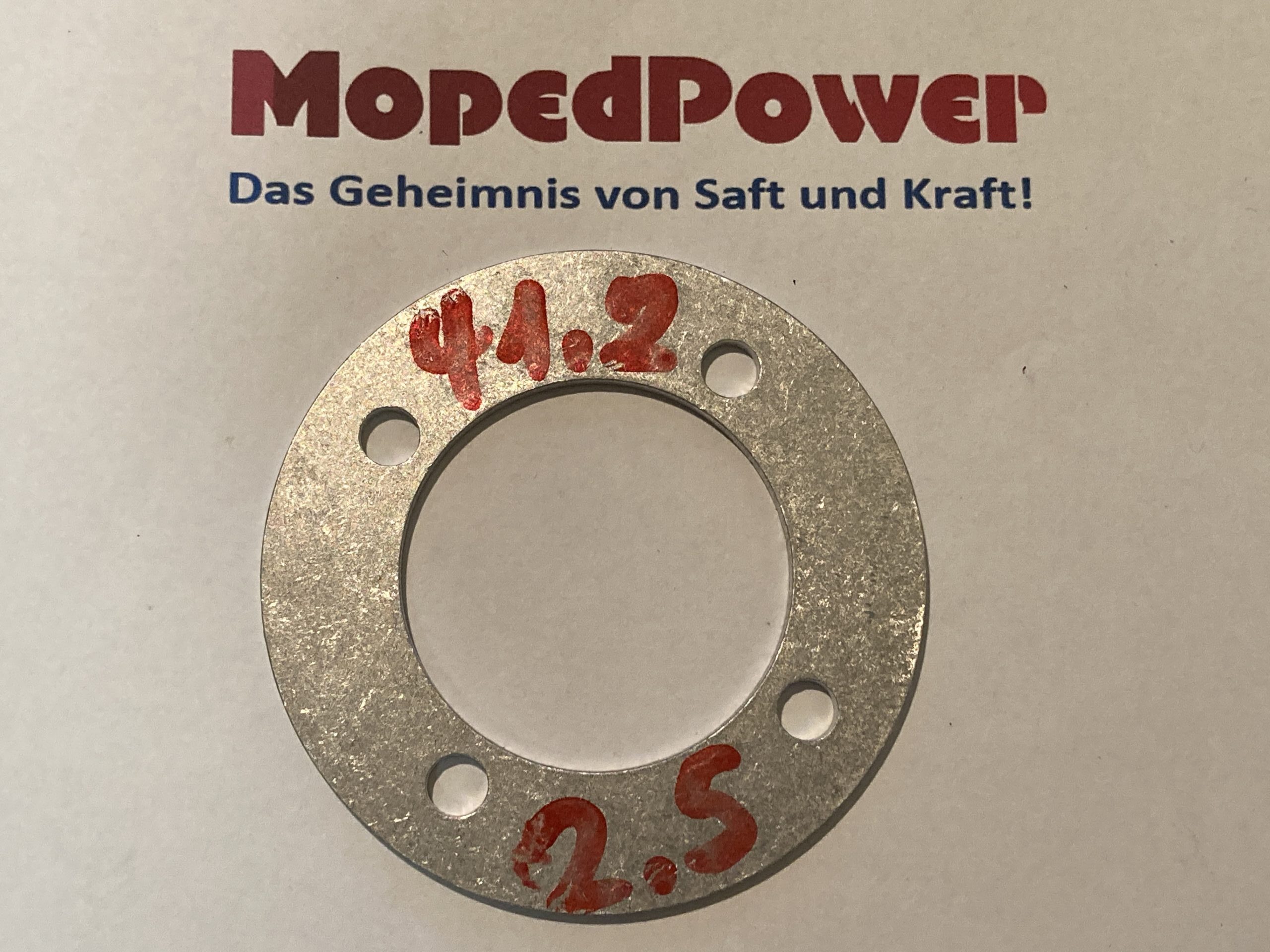

Kopfplatte 41.2 x 2.5mm

Beschreibung

Notwendige Kopfplatte für 41mm BADASS Pandora Zylinder im Einsatz mit den Beiden Kurbelwellen MONSTER 45 BRUTALE SuperTec sowie MONSTER 45 FORZA SuperTec

Diese, mit Laser geschnittene, äusserst passgenaue „Zylinderkopfdichtung“ wird in Verbindung den Beiden 45mm Kurbelwellen sowie dem 41mm BADASS Pandora Zylinder verwendet.

• Speziell zum Einsatz der MONSTER 45 SuperTec Kurbelwellen gedacht, welche ab 2023er mit 88mm Pleuel ausgestattet sind.
• Speziell für den 41mm BADASS Pandora Zylinder!
• In Kombination mit der entsprechenden Hubplatte verbleiben die Überström-Steuerzeiten von ca. 117 Grad.

BADASS-Zylinder bearbeiten und Auslass-Steuerzeiten optimieren

• Der Auslass sollte ca. 0.4mm nach oben geschliffen werden, um wieder 160 Grad Auslass-Steuerzeit zu erreichen. Bitte in zwei Schritten erweitern und jeweils eine Zwischenmessung vornehmen! Im Kapitel Anleitungen kannst Du auch eine Gradscheibe herunterladen. Diese kannst Du mit Klebband auf dem Magnetrad fixieren.
• Am Besten einmessen OHNE Kolbenringe, aber mit festgeschraubtem Zylinderfuss inkl. Hubplatte.

Quetschkante einstellen

• Speziell für flach geschliffene Sachs 503 Zylinderköpfe gedacht. Der Deko sollte aber noch funktionieren und dichten.
• Ziel: 0.5mm bis 0.8mm! Die Quetschkante muss unbedingt mit einem Zinndraht eingemessen werden!
• Am Besten OHNE Kolbenringe einmessen, aber mit festgeschraubtem Zylinderfuss und festgeschraubtem Zylinderkopf. NACH zufriedenstellendem Resultat wieder demontieren, alles waschen sowie die verflixten Kolbenringe vorsichtig einsetzen und alles fertig montieren.

Bewegungsfreiheit sicherstellen

• Vor dem festziehen des Zylinderkopfes unbedingt die Bewegungsfreiheit des Kolbens sicherstellen (ohne Zündkerze). Einfach am Lüfterrad mehrmals langsam feinfühlig durchdrehen, durchtasten, gut horchen und sicher sein dass der Kolben innen an der Kopfplatte nicht streift. Die leicht versetzten Befestigungslöcher verhindern zwar eine entsprechende Berührung. Aber sicher ist sicher! Nach dem Anziehen nochmals prüfen!
• Siehe alle Detail-Instruktionen im Beiblatt der MONSTER 45 Brutale Kurbelwelle! Montageanleitung
